Sistemi di lubrifiazione

VANTAGGI CLIENTE




PRODOTTI

  • striplube

    StripLube SSL
    Sistema di lubrificazione minimale con da 2 a 12 uscite per ugelli e regolazione automatica delle quantità di lubrificante.

  • lubecube

    LubeCube
    E’ il modulo di lubrificazione brevettato con il quale vengono realizzati affidabili sistemi di lubrificazione ad elevate prestazioni in funzione delle esigenze del cliente.

  • digilube

    DigiLube SDL
    Sistema di lubrificazione modulare sulla base di componenti del sistema LubeCube.

  • digilube

    DigiLube SDLA
    Sistema di lubrificazione modulare con gruppo di aspirazione, sulla base dei componenti del sistema LubeCube.

  • sal

    Siegfried Advanced Lubrication SAL
    Sistema di lubrificazione modulare per soddisfare le più complesse esigenze in termini di flessibilità e confort d’impiego, sulla base dei componenti del sistema LubeCube.

  • absaugmodul

    GRUPPO ASPIRAZIONE SAM
    Con sitema di filtraggio a 4 livelli e recupero olio.

We use cookies

Utilizziamo i cookie sul nostro sito Web. Alcuni di essi sono essenziali per il funzionamento del sito, mentre altri ci aiutano a migliorare questo sito e l'esperienza dell'utente (cookie di tracciamento). Puoi decidere tu stesso se consentire o meno i cookie. Ti preghiamo di notare che se li rifiuti, potresti non essere in grado di utilizzare tutte le funzionalità del sito.

Ok Rifiuta
Maggiori informazioni

Consumo

Umfeld



Risparmio di lubrificante grazie a



Soluzione convenzionale

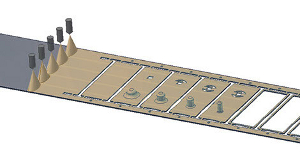

SAL-Streifen 1



Soluzione ottimale con SAL

SAL-Streifen 2



Riproducibilità

Umruesten



Sicurezza dalla totale riproducibilità

I seguenti parametri vengono memorizzati e reimpostati
automaticamente al cambio stampo:



Tempi di attrezzaggio

Umruesten



Riduzione tempi di attrezzaggio



Costi nascosti

Reinigen



Riduzione dei costi nascosti in base a:



Integrazione

Integration



Integrazione di un sistema di lubrificazione in un
sistema di controllo stampi oppure direttamente nel
sistema di comando della pressa



Realizzazioni specifiche per cliente

Box5



Adeguamento dei Box di lubrificazione in base ad
esigenze speciali

Profilkammer



Striplube SSL

SSLB

Il sistema snello per la lubrificazione di nastri e stampi

Striplube SSL è un sistema di lubrificazione minimale gestito da un microprocessore e si caratterizza per l’impiego delle collaudate micropompe pneumatiche. La quantità di lubrificante necessaria può essere regolata singolarmente per ogni pompa in base al fabbisogno. Un ingresso di comando sincronizza lo Striplube con la pressa. Ciò consente un adeguamento automatico della quantità di lubrificante erogata in funzione della velocità attuale della pressa. I controlli integrati di pressione e di livello olio, fermano la pressa in caso di anomalia e quindi si garantisce una elevata sicurezza del processo. Il lubrificante viene applicato con aria, in piccole gocce, in maniera uniforme e risparmiosa .



Caratteristiche

Accessori

Un’ampia gamma di camere di lubrificazione, ugelli ed accessori vari consente
una lubrificazione precisa di nastri e stampi di tranciatura in funzione dei
requisiti del cliente.

ssl-zubehoer

LubeCube

SAL-LubeCube



Il perfetto sistema di lubrificazione per la tranciatura

Il LubeCube è il componente brevettato alla base dei sistemi di lubrificazione minimale DigiLube ed SAL, con il quale si possono realizzare individualmente raffinati impianti di lubrificazione. Per ogni singolo ugello o punto di lubrificazione si impiega un LubeCube. Ogni LubeCube dispone, in un ingombro ristretto, di tutti i componenti necessari quali la pompa, il motore l’elettronica di comando e le valvole. Ciò significa che ogni pompa può essere comandata singolarmente sia per quanto riguarda la quantità di olio, che quella dell’aria veicolante. La breve distanza tra pompa ed ugello consente un ridotto tempo di reazione quando la pressa viene accesa/spenta.


LubeCube si adatta alle vostre esigenze

Il LubeCube è concepito in maniera tale per cui più unità possono essere assemblate in maniera modulare per realizzare rampe e camere di lubrificazione. Le connessioni per il lubrificante, per l’aria ed il comando passano direttamente da un LubeCube al successivo; in questo modo ad una rampa è collegata una sola alimentazione.



SAL-LubeCube-Box

Ulteriori LubeCube, ad es. per lubrificazione all’interno degli stampi oppure per piccoli Box di lubrificazione, possono essere aggiunti senza problemi anche in un secondo tempo.



SAL-LubeCube Rampe

Caratteristiche









Digilube SDL

SDLB6

Il sistema flessibile per la lubrificazione di nastri e stampi

Il sistema di lubrificazione minimale SDL B6 per nastri e parti interne dello stampo, unisce i vantaggi del nostro collaudato e brevettato sistema LubeCube, con un sistema di comando semplificato per la gestione delle funzioni principali. Le quantità di lubrificante erogate possono essere regolate singolarmente per le uscite (fino a 6 uscite). Tutti i parametri possono essere memorizzati per ogni stampo. Mediante un ingresso di comando, il sistema viene sincronizzato con la pressa; ciò consente un adeguamento automatico delle quantità erogate in funzione della cadenza attuale della pressa. I sistemi Digilube sono modulari; possono essere aggiunte nuove funzioni anche in un secondo tempo.



SDLB6 mit Staender

Caratteristiche



Accessori

Un’ampia gamma di camere di lubrificazione, ugelli ed accessori vari
consente una lubrificazione precisa di nastri e stampi di tranciatura
in funzione dei requisiti del cliente.



Box LubeCube

Per nastri larghi fino a 300 mm.

slcxa 300

Rampe LubeCube

Per Box più piccoli o lubrificazione interna dello stampo.

SAL LubeCube Rampe

Lube-Box

Per collegamento ad una rampa LubeCube.

Per nastri larghi fino a 300 mm.

slxc pp boxen

Ugelli di lubrificazione

Per la lubrificazione diretta di nastri o di parti interne dello stampo.

duesen

Software

Per l’integrazione in sistemi di comando già presenti sulla macchina.

SDL Software



Digilube SDLA

SDLB6

Il sistema flessibile per la lubrificazione con aspirazione

Il sistema SDLA si basa sul conveniente SDL B6 con i vantaggi del nostro brevettato sistema LubeCube. SDLA è dotato di un collaudato sistema di aspirazione e filtraggio ad elevate prestazioni che, in maniera efficace, evita le emissioni. La possibilità di reimpiegare l’olio ottenuto dal filtraggio dell’aria, riduce ulteriormente il consumo del costoso lubrificante. Le quantità di lubrificante erogate possono essere regolate singolarmente per le fino a 6 uscite. Tutti i parametri possono essere memorizzati per ogni stampo. Mediante un ingresso di comando, il sistema viene sincronizzato con la pressa; ciò consente un adeguamento automatico delle quantità erogate in funzione della velocità attuale della pressa. I sistemi Digilube sono modulari; possono essere aggiunte nuove funzioni anche in un secondo tempo.



SDLA

Leistungsmerkmale



Accessori

Un’ampia gamma di camere di lubrificazione, ugelli ed accessori vari
consente una lubrificazione precisa di nastri e stampi di tranciatura
in funzione dei requisiti del cliente.



Box LubeCube

Per nastri larghi fino 300 mm.

slcxa 300

Rampe LubeCube

Per Box più piccoli o lubrificazione interna dello stampo.

SAL LubeCube Rampe

Lube-Box

Per collegamento ad una rampa LubeCube.
Per nastri larghi fino a 300 mm o anche per soluzioni speciali come
nell’esempio che segue, applicato per la lubrificazione di profili.



slxc blum



Ugelli di lubrificazione

Per la lubrificazione diretta di nastri o di parti interne dello stampo.

duesen

Software

Per l’integrazione in sistemi di comando già presenti sulla macchina.

SDL Software



SAL

SCU100 SAS050



Siegfried Advanced Lubrication SAL.

Il sistema dotato dei gruppi LubeCube, realizzato in maniera intelligente e modulare, non ha praticamente limiti di impiego. Il sistema può essere configurato per soddisfare i più complessi compiti in ambito di lubrificazione e, se necessario, può essere espanso anche in un secondo tempo.



SAL



Nella sua configurazione più semplice, il sistema è costituito da un gruppo di comando, da un gruppo per l’aria compressa, da almeno un Box LubeCube oppure una rampa LubeCube-Rampe e da un serbatoio di alimentazione olio.


Esempio 1:

SAL software 1




Per applicazioni complesse possono essere gestiti fino a 5 diversi circuiti di olio. Ad esempio un circuito per la lubrificazione del nastro con un Box LubeCube, un secondo per la lubrificazione all’interno dello stampo con una rampa. Per ogni circuito, dal pannello di comando, si può selezionare un determinato serbatoio con il lubrificante desiderato. Se necessario, il sistema può essere dotato di un sistema di aspirazione anche in un secondo tempo.


Esempio 2:

SAL software 2



Esempio 3:

SAL software 3




Unità di comando

L’unità di comando dispone di un Display a colori da 8,4" Touch-Screen.
Tutti i processi vengono mostrati sul pannello di comando con visualizzazioni animate. I parametri impostati possono essere salvati per una illimitata quantità di stampi. Anche operatori meno esperti possono eseguire cambi di attrezzaggio e impostare parametri di processo ottimali in sicurezza e rapidamente. In alternativa il sistema di lubrificazione può essere comandato da un qualsiasi sistema SAS di Siegfried oppure, mediante un Software per remoto, dal sistema di comando della pressa.



Caratteristiche



Accessori

Un’ampia gamma di Box di lubrificazione, di ugelli e di accessori consente una lubrificazione di nastri e stampi precisa e specifica per le esigenze del cliente.



Box LubeCube

Per nastri larghi fino a 1200 mm. Anche con sistema di aspirazione

SAL LubeCube Box

Rampe LubeCube

Per Box più piccoli o lubrificazione interna dello stampo.

SAL LubeCube Rampe

Lube-Box

Per collegamento ad una rampa LubeCube.
Per nastri larghi fino a 1200 mm oppure per soluzioni speciali

pp boxen

Ugelli di lubrificazione

Per la lubrificazione diretta di nastri o di parti interne dello stampo.

duesen





Gruppo aspirazione SAM

SAE

Tranciatura in ambiente pulito

Per una lubrificazione minimale del nastro da tranciare che sia perfetta ed uniforme è necessaria una fine nebulizzazione del lubrificante mediante appositi ugelli. In base al processo ed al lubrificante impiegato, si possono generare emissioni che non dovrebbero uscire dalla camera di lubrificazione.

Con il sistema di aspirazione modulare SAM in maniera efficace si evitano fuoriuscite. La possibilità di reimpiegare il lubrificante derivante dal filtraggio dell’aria aspirata consente un risparmio di questi costosi oli.
Il sistema può essere dotato di fino a 4 livelli di filtraggio.



Caratteristiche

SAE offen
